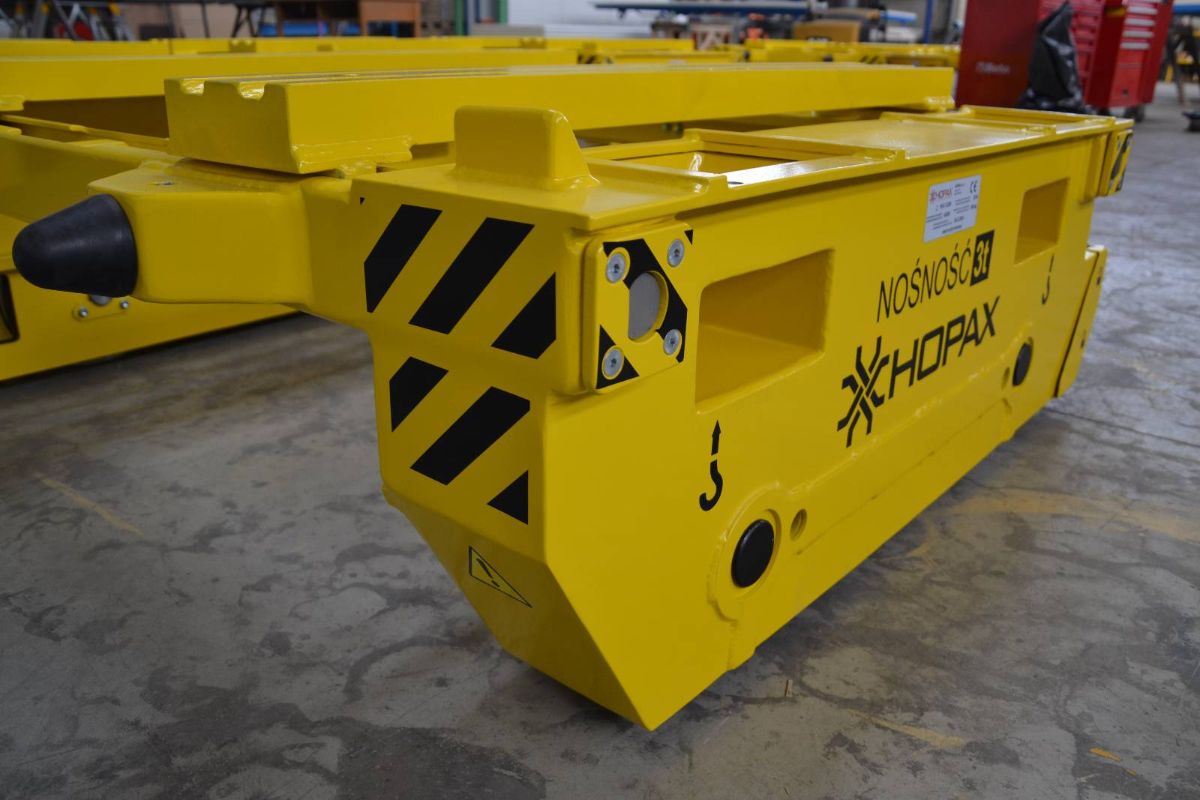

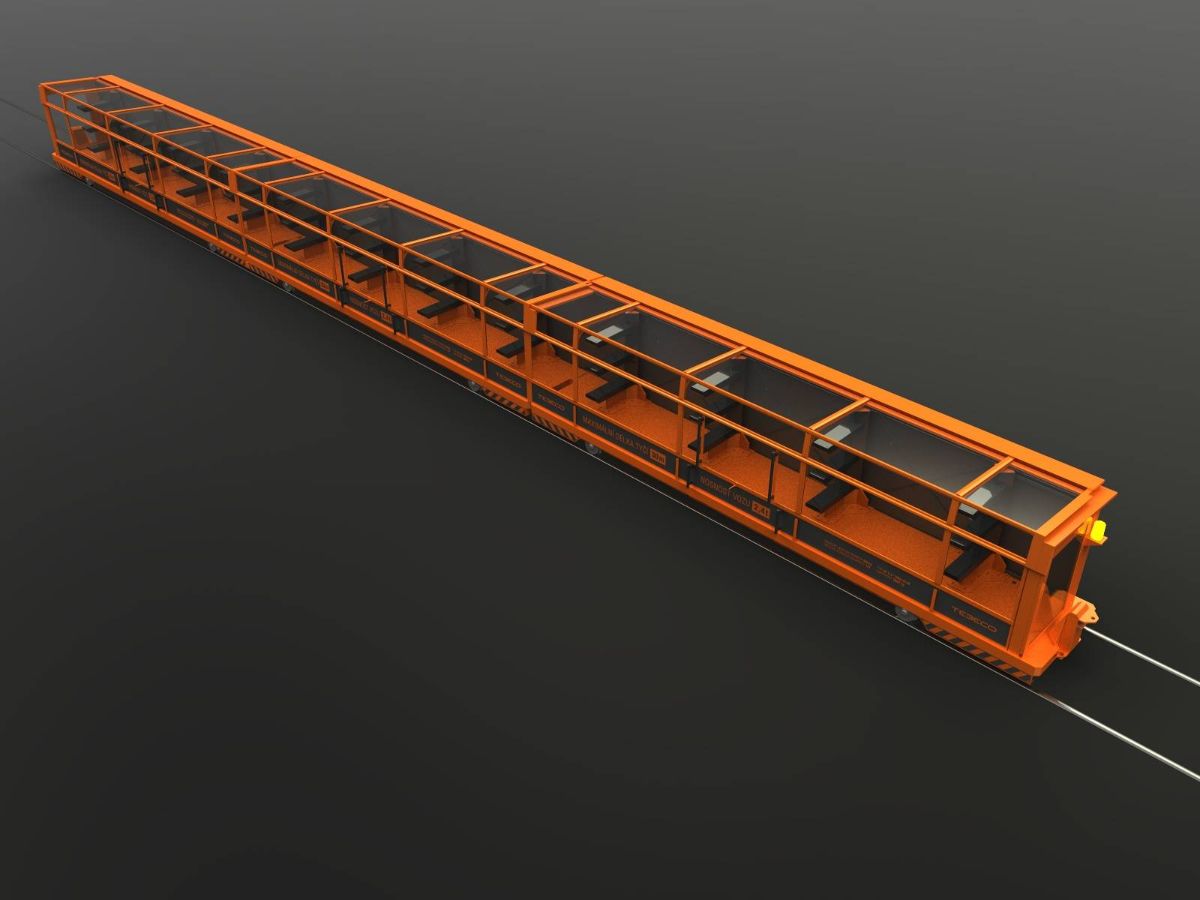

VV - vlečný kolejový vůz „zavážecí vozy“

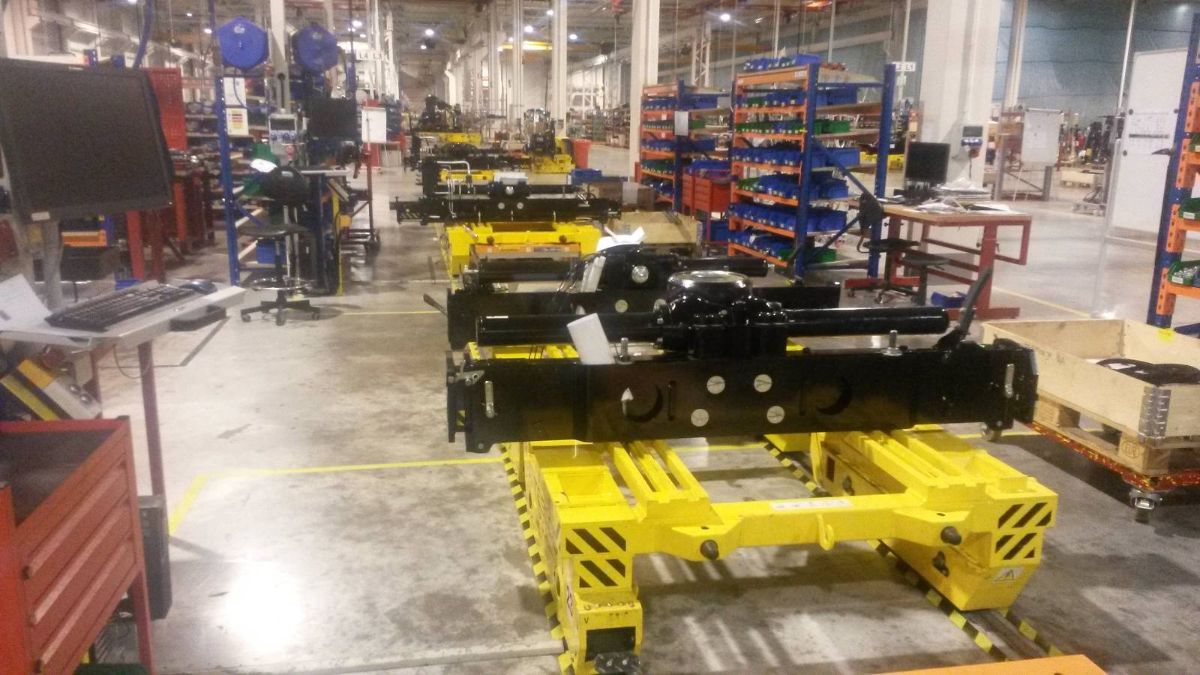

Oblast využití

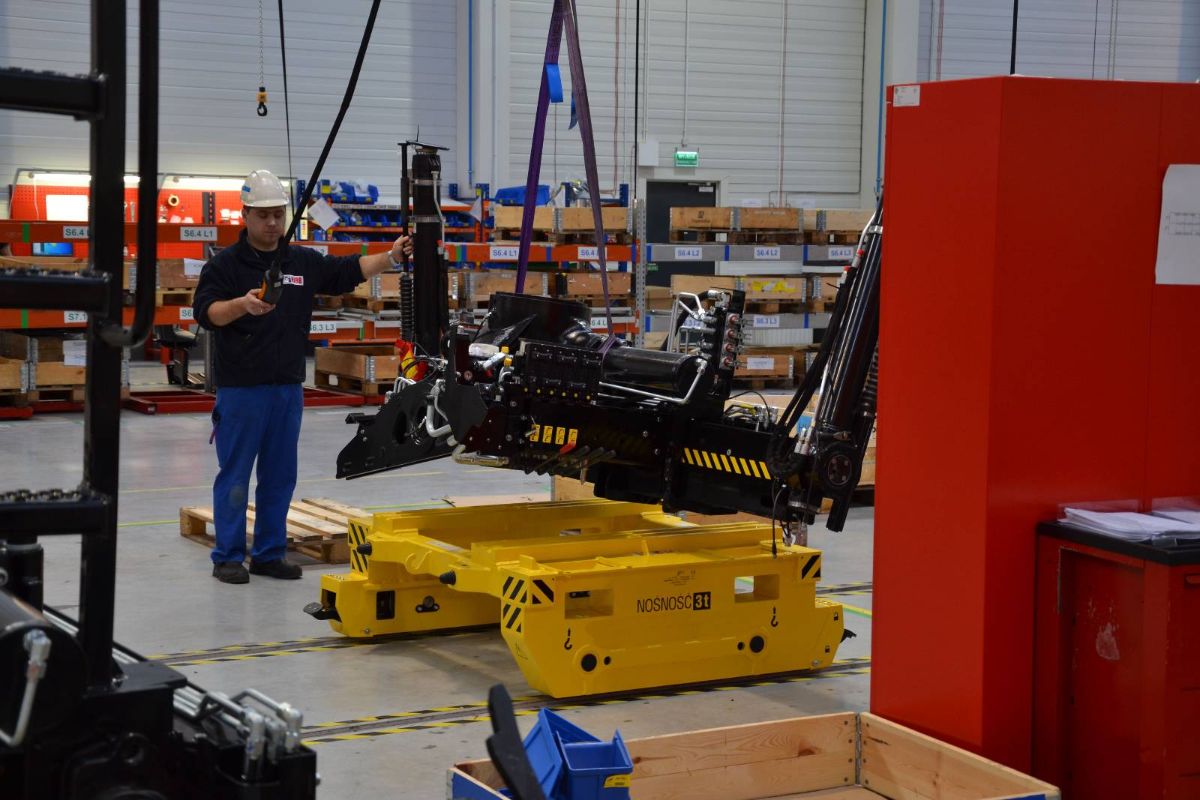

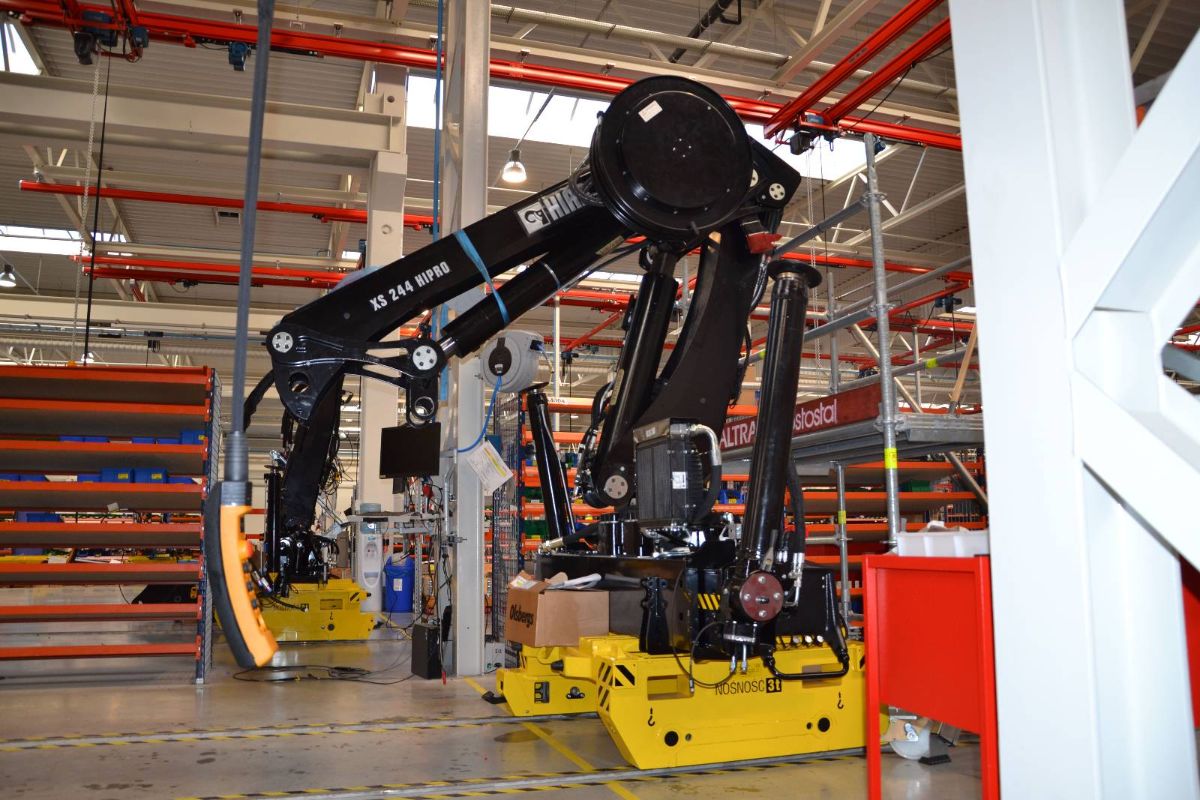

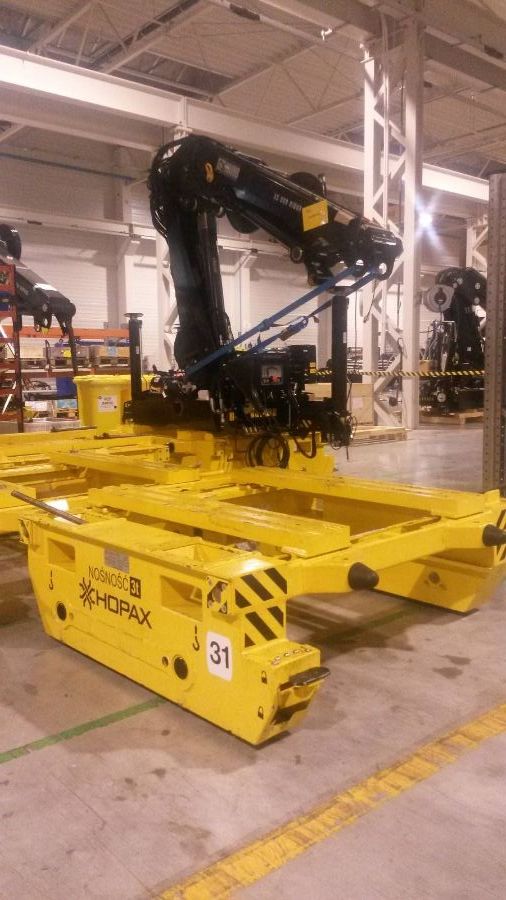

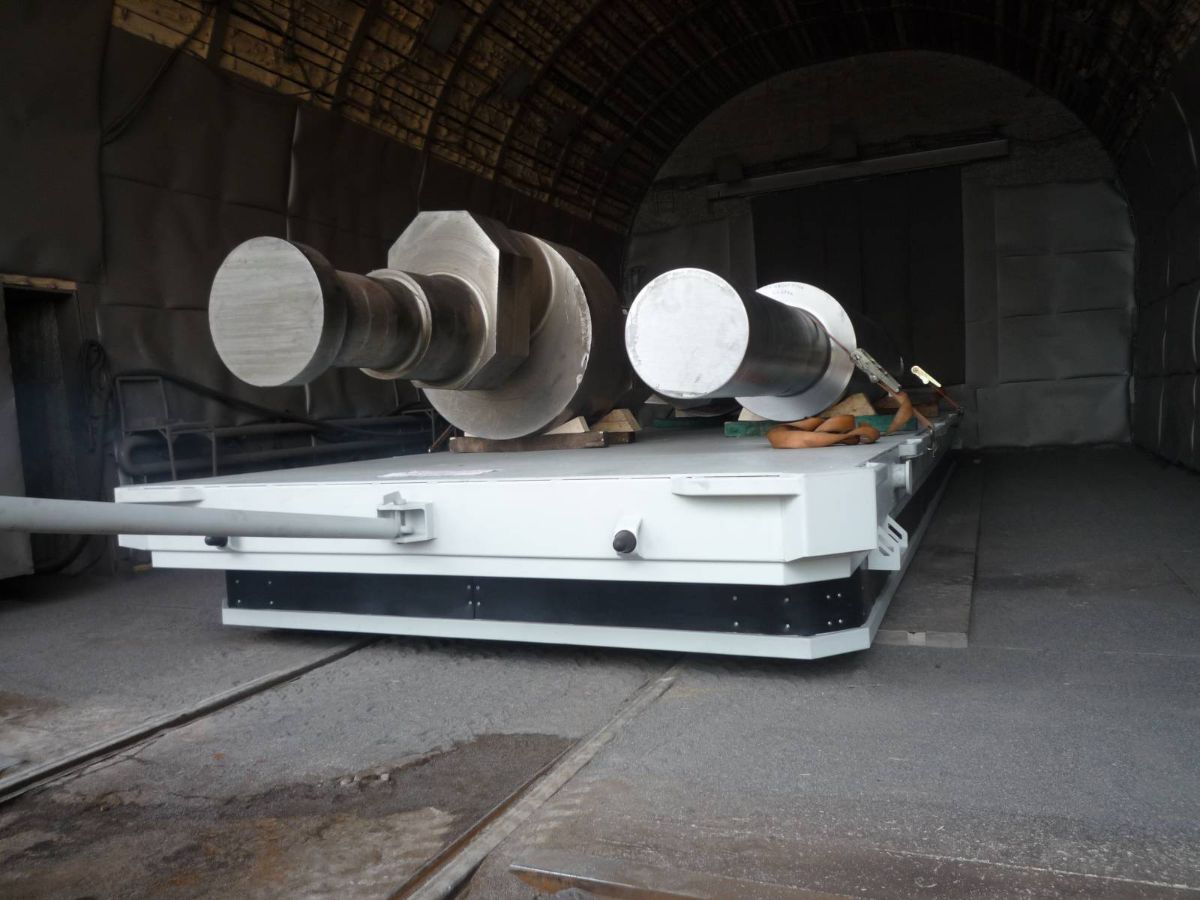

Vlečné vozy jsou určené zejména pro převážení lehčích břemen. Většinou se jedná o nosnosti od 5 do 20 tun v oblasti pro ruční tlačení. V případě požadavku tlačení vozu nad 15 tun se využívá lokomotiva, která zajistí potřebnou rozjezdovou a brzdící sílu. Vozy jsou užívány běžně v lakovnách, pecích, pískovacích boxech, při výrobě keramiky, skla a v dalších podobných provozech. Dále je možné vozy využít v prostorách s výbušným prostředím ATEX EXIIA. Vozy se mohou libovolně spojovat. Další výhodou je připravenost k použití. Naopak nevýhodou je omezená pohyblivost a užití externí tlačné a brzdicí síly. Na vůz je také možné integrovat pneumatický pohon.

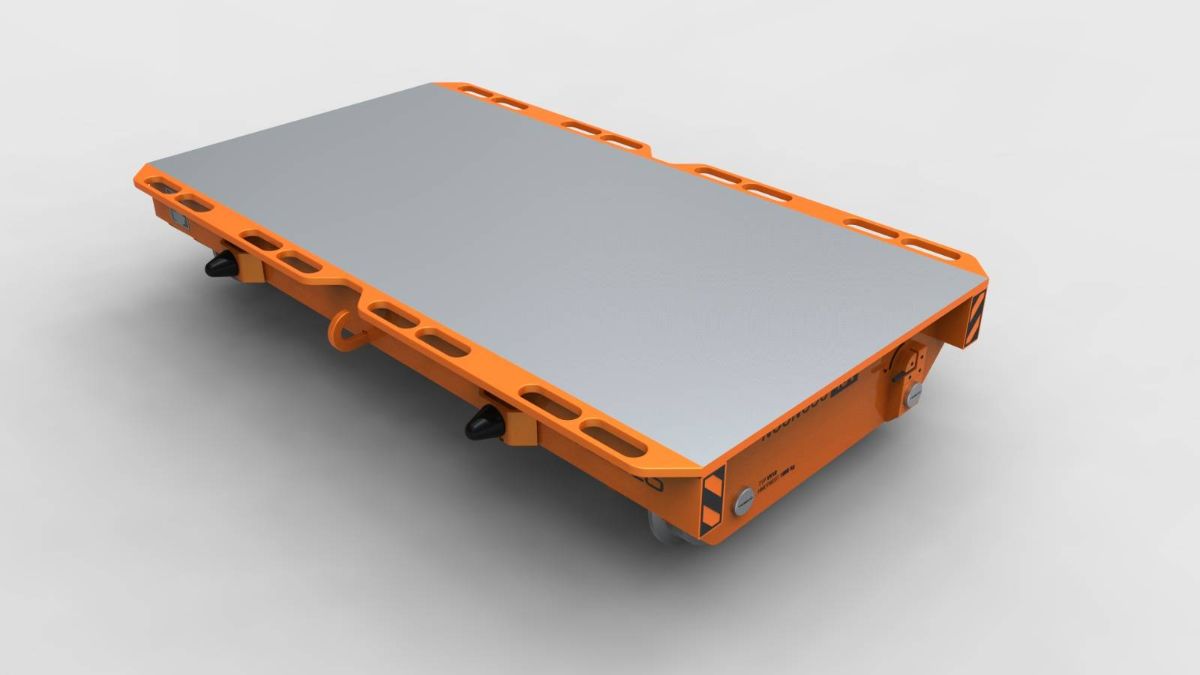

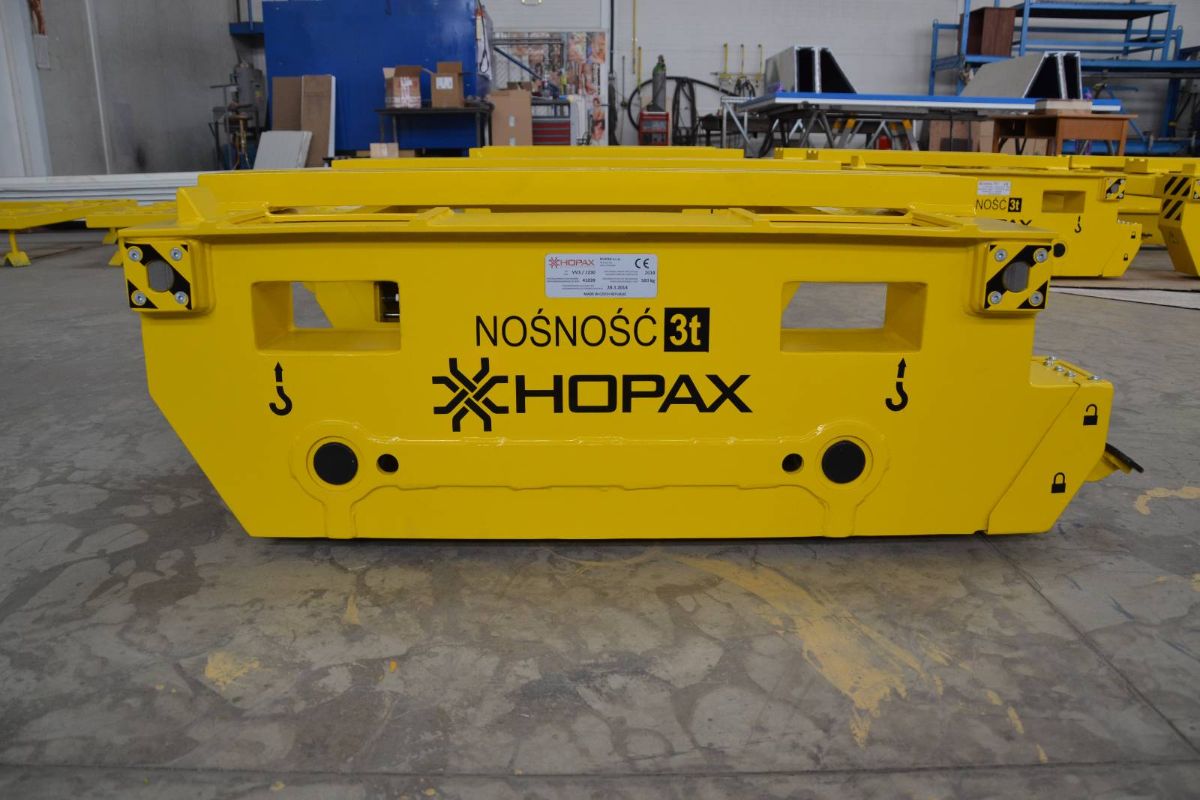

Vyráběné modely

Zavážecí vozy se vyrábí v následujících modelech. Tuto řadu je možné libovolně rozšířit dle požadavků zákazníka.

TYP	NOSNOST [T]	STANDARTNÍ VELIKOST PLATFORMY [MM] ŠÍŘKA X DÉLKA	ROZCHOD [MM]
VV	10	2000 x 3000 2000 x 3500 2000 x 4000	1435 1435 1435
VV	20, 30, 40	2000 x 3000, 4000 2000 x 5000, 6000 2500 x 5000, 6000	1435 1435 1435

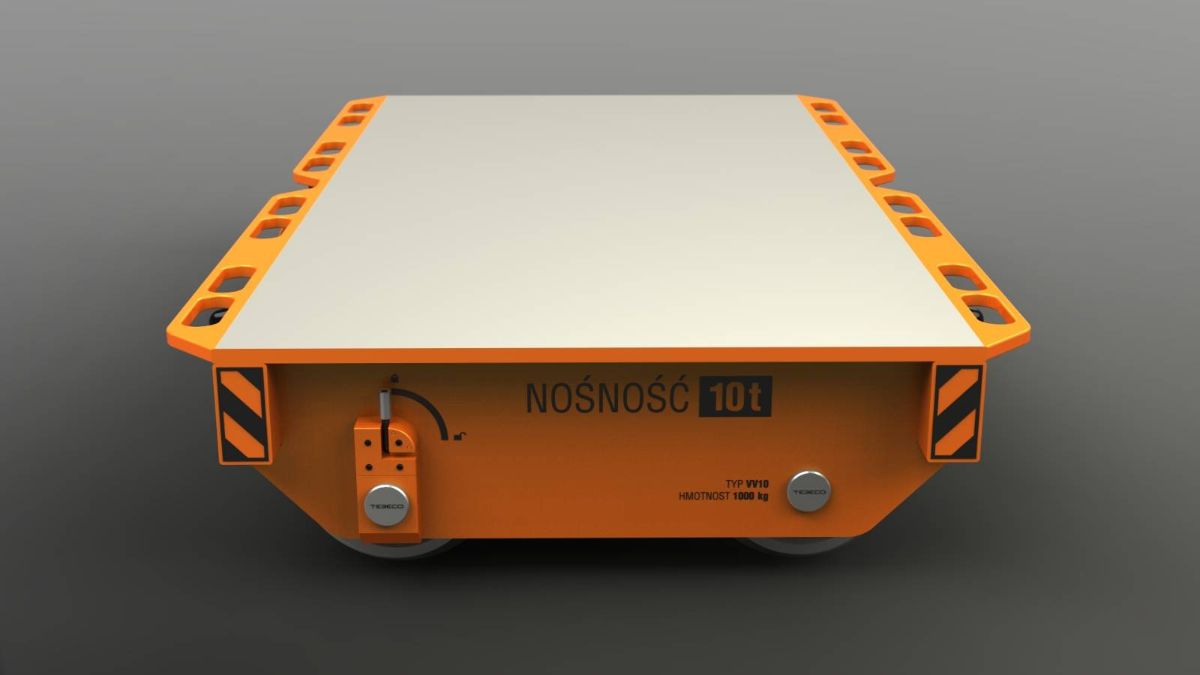

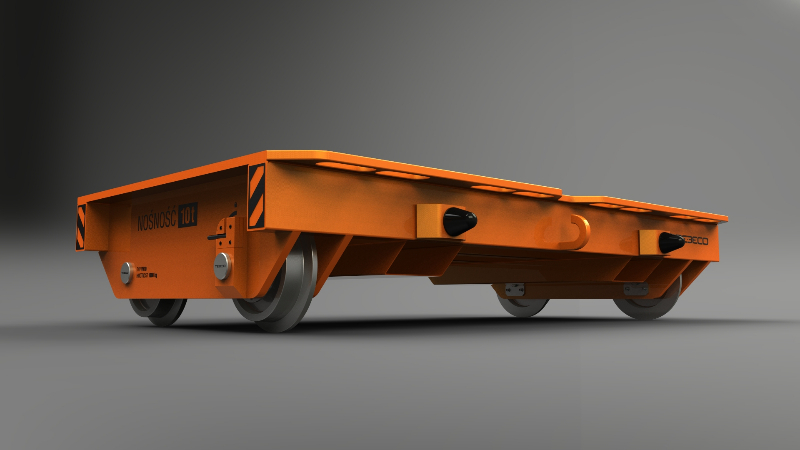

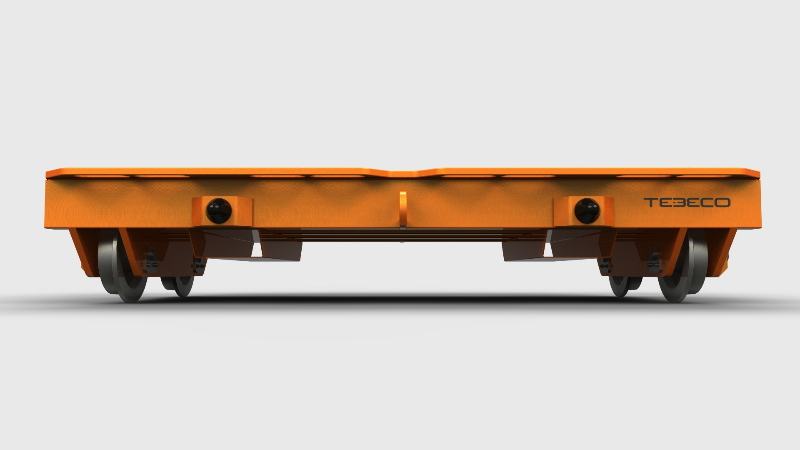

Technický popis

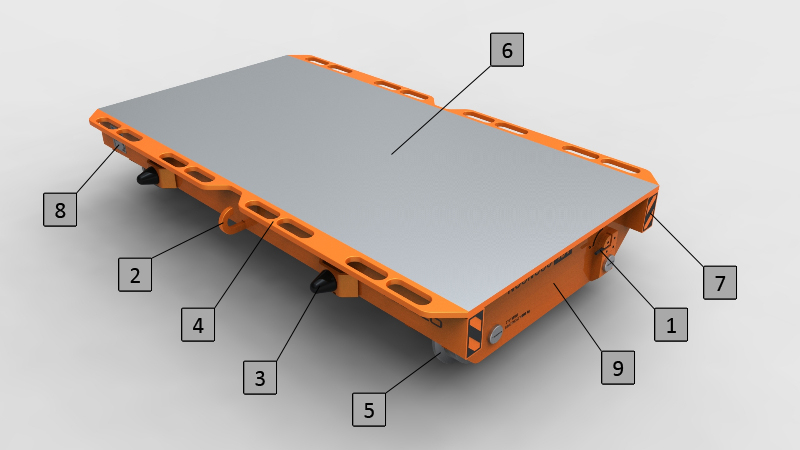

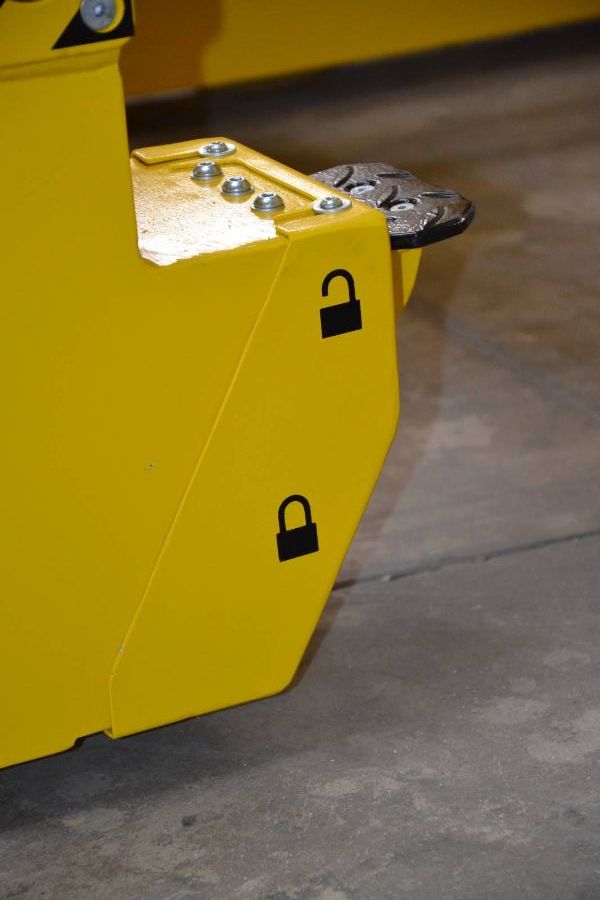

1. Brzdicí pedál
2. Připojovací čep
3. Dorazy
4. Úchytné body pro ruční tlačení
5. Brzděná náprava
6. Podlážka s protiskluzovým povrchem
7. Ochranný rám
8. Popisy a štítek
9. Základový rám

Vozy jsou dodávány ve standartním provedení bez nožní brzdy. Pokud se brzda dodává, tak slouží pouze jako parkovací brzda pro aretaci vozu v klidové poloze. Povrchové úpravy jsou: dvousložková polyuretanová barva, šamotový obklad do prostředí s vysokými teplotami nebo zinkovaný povrch.

Podvozek není odpružený z důvodu manipulační rychlosti „50m/min“. Pro nosnosti nad 50 tun je nutnost užití vahadlových náprav pro rovnoměrné rozložení sil podvozku na kolej. Konstruktéři vývojového oddělení garantují všechny parametry zařízení, platných dle aktuálních norem EU. Součástí dodávky je manuál v příslušném jazyce a prohlášení o shodě.

Technické parametry

PARAMETR	HODNOTA
Délka [mm]	Viz tabulka vyráběných modelů
Šířka [mm]	Viz tabulka vyráběných modelů
Výška [mm]	Od 500 do 800
Rozchod [mm]	1435, 1520
Povrchová úprava	PUR barva, pozinkovaná konstrukce
Horní podlážka	Plech, plywood potažený gumou
Příslušenství I	Parkovací brzda
Příslušenství II	Oje - dle potřeby zákazníka, navrhuje se na míru
Příslušenství III	Úchyty pro ruční tlačení - pouze u vozíků do 5 tun

Přednosti

• snadná manipulace a jednoduché ovládání parkovací brzdy
• vysoká životnost dílů
• nulové provozní náklady
• minimální rozložení břemene
• tuhá konstrukce

Certifikace a dokumentace

• Prohlášení o shodě
• Garanční karta
• Manuál pro údržbu a obsluhu v daném jazyce
• Společnost garantuje politiku jakosti dle ISO 9001, ISO 14001, ISO 18800, DNV pro manipulační prostředky off shore

Všechny vozy jsou navrhovány podle platných norem EU.

Příslušenství

• Parkovací brzda
• Oje a háky pro tlačení
• Klanice
• Otočný stůl
• Aretovací čepy pro ukládání břemen
• Úchyty pro ruční tlačení
• Protiskluzová podlážka
• Ručně zvedaná horní plošina
• Otvory na propadávání broků v pískovnách
